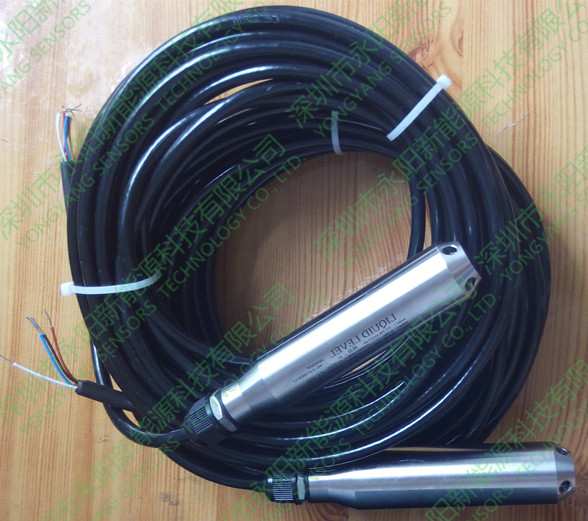

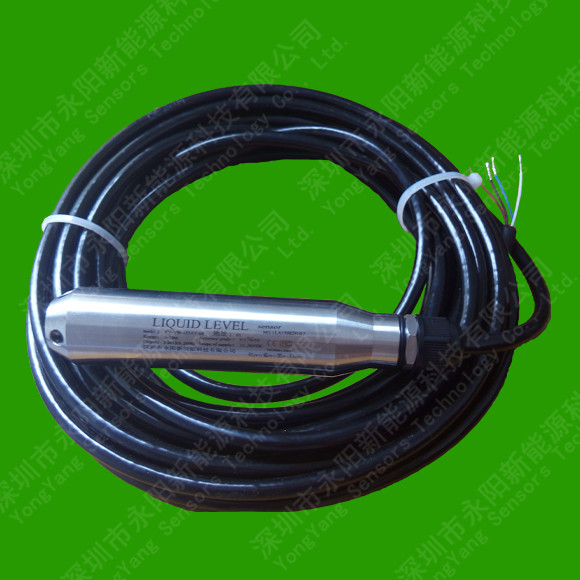

投入式液位计变送器(带RS485)

2015-9-4 10:08:19
投入式液位计变送器(带RS485)

投入式液位计变送器(带RS

投入式液位计变送器(带RS485)

投入式液位计变送器(带RS

详细介绍

     1、投入式液位计变送器(带RS485)基本技术参数如下:

(1)    工作电源: 12~36VDC                  (2)    输出信号:RS485 (距离可到1000米,最多32路)

(3)    标准 Modbus-RTU 协议(03功能) (4)    串口数据格式:9600bps, N,8,1

(5)    测式范围:0-10米(m)                   (6)    分辨率:0.05%

(7)    工作环境:-40~85℃,                 (8)    输出数据:0….2000

(9)    响应速度为大于500ms

     2接线方式(一般方式)

   (1)蓝线:  Gnd          (2)红线:  24V正

(3)黑线/黄线:485输出A  (4)白线: 485输出B

     3Modbus-RTU 03命令详细说明(数据都为16进制数)

    (1)协议格式说明:

                                   设备地址 功能码,数据地址,读取数据个数,16CRC码(低前高后)

      主机命令: [Address]  03    00 00    00   01   CRC0 CRC1

                             设备地址 功能码,数据字节数,水位值    16CRC码(低前高后)

       从机返回: [Address]  03   02      P_hi  P_lo  CRC0 CRC1

416CRC效验

 16CRC效验是Modbus协议使用的一种标准的错误效验方法,一般都有详细说明,及程序详解,这里不做说明了。
