热电阻的安装要点有哪些

2015-1-24 14:13:11      点击:

      热电阻产品具有使用灵活、测量精度高、灵敏性好、可靠性高、操作简便等优点。永阳热电偶安装时需要注意的问题很多,应注意有利于测温准确,安全可靠及维修方便,而且不影响设备运行和生产操作。今天永阳工程就来具体介绍一下安装要点有哪些吧,希望可以帮助用户更好的应用产品。

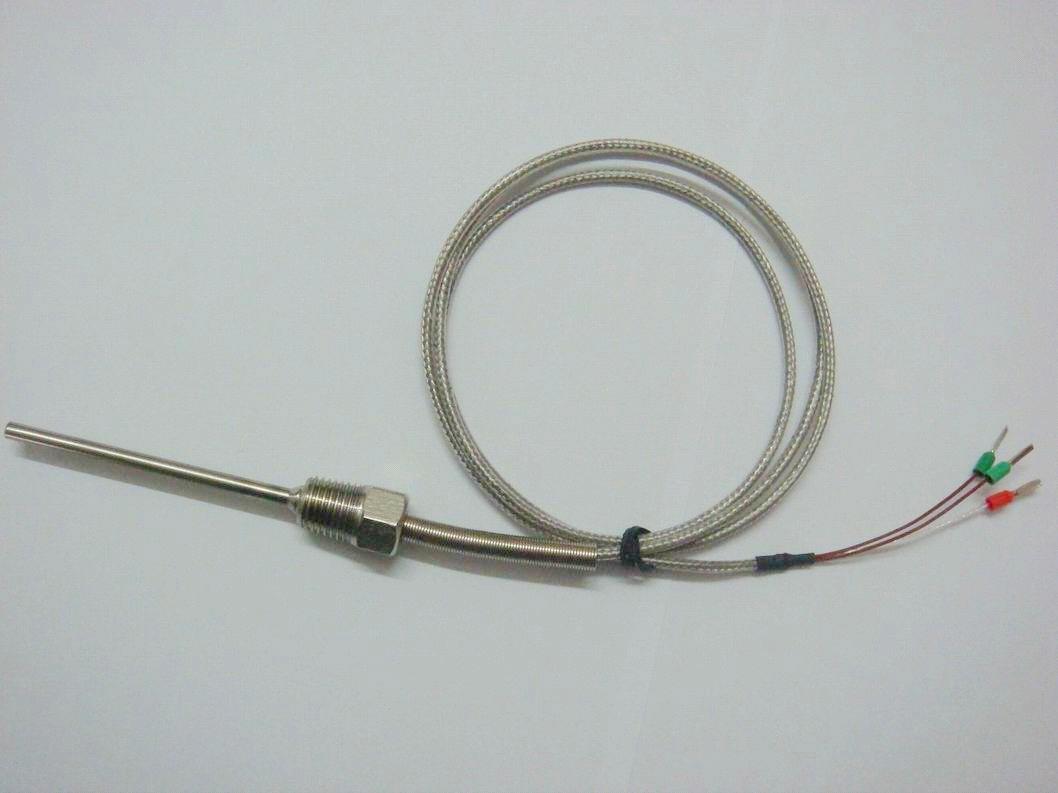

    永阳新能源热电阻的安装要点


    安装要求

      1、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

      2、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

      1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

      2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm。

      3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1m即可。

      4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。

安装注意

      1、热电阻应尽量垂直装在水平或垂直管道上,安装时应有保护套管,以方便检修和更换。

      2、测量管道内温度时,元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。

      3、温度动圈表安装时,开孔尺寸要合适,安装要美观大方。

      4、高温区使用耐高温电缆或耐高温补偿线。

      5、要根据不同的温度选择不同的测量元件。一般测量温度小于400℃时选择热电阻。

      6、接线要合理美观,表针指示要正确。
