S型铂铑热电偶一体式温度变送器

更新:2015-9-5 10:58:55      点击:
  • 品牌:   YY
  • 型号:   YY-JB-N1
产品介绍

简单介绍

    S型铂铑热电偶一体式温度变送器系列热电偶温度变送器是YY-JB-N1系列仪表中的现场安装式温度变送器单元,与工业热电偶配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶信号转换成与输入信号或与温度信号成线性的4-20mA的模拟量输出信号.该温度变送器可直接安装在热电偶的接线盒内与之形成一体化结构。被广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

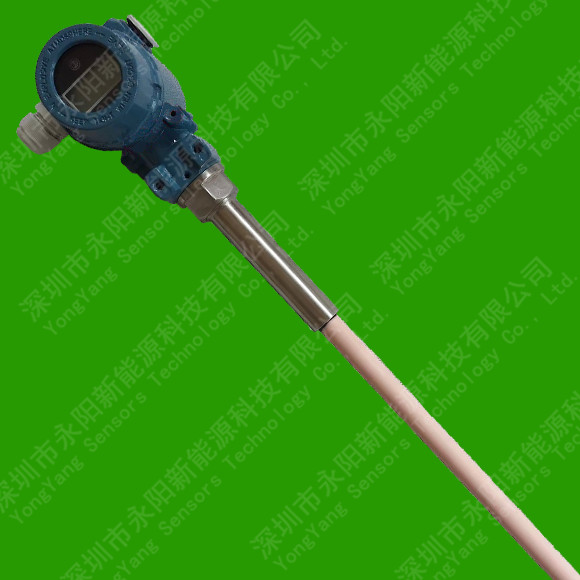

  YY-JB-N1系列S型铂铑热电偶一体式温度变送器

S型一体式温度变送器

  YY-JB-N1系列主要特点:

 采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。现场安装在热电偶的接线盒内使用,直接输出4-20mA的输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;热电偶变送器具有冷端温度自动补偿功能;精度高、功耗低,使用环境温度范围宽,工作稳定可靠;适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能;智能型温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;

  YY-JB-N1系列工作原理:
    热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。

  技术参数
     1、输入信号:热电偶:K、E、J、B、S、T、N。热电阻:Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置;
     2、输出信号:在量程范围内输出4-20mA直流信号,与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4-20mA直流信号同时叠加符合HART标准协议通信;隔离式温度变送器:输入与输出相隔离,隔离电压500V,增加了抗共模干扰能力,更适合与计算机连网使用;
     3、基本误差:0.5%FS、0.2%FS、智能型0.2%FS;
     4、接线方式:二线制、三线制、四线制;
     5、显示方式:四位LCD显示现场温度,智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数;
     6、工作电压:普通型号12V-35V,智能型12V-45V,额定工作电压为24V
     7、允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12),例如在额定工作电压24V时,负载电阻可在0-600Ω范围内选择使用。
     8、工作环境:a:环境温度-25℃~80℃(常规型)
                                        -25℃~70℃(数显型)
                                        -25℃~75℃(智能型)
                        b:相对湿度:5%-95%
                      c:机械振动f≤50Hz, 振幅≤0.15mm
                        d:无腐蚀气体或类似的环境;
     9、环境影响系数:δ≤0.05%/℃。
