多路温度巡检仪（带RS485通讯）
- 品牌： YY
- 型号： YY-F1660
简单介绍
YY-F1660多路温度巡检仪是一种采用计算机技术的智能温度通讯仪表。YY-F1660仪表采用双排数码管分别同时显示当前通道号与对应的测量值，当前通道同时有指示灯显示，可定点或巡环显示，上下限报警触点输出,热电偶、热电阻信号自由输入，可与计算机RS485串口通讯或驱动微打定时打印，通讯协议采用国际通用的MODBUSRTU协议，能与PLC或触摸屏联接构成集中控制管理系统。广泛应该于火灾监控、机房监控、机床、珠宝行业等复杂多变的环境。

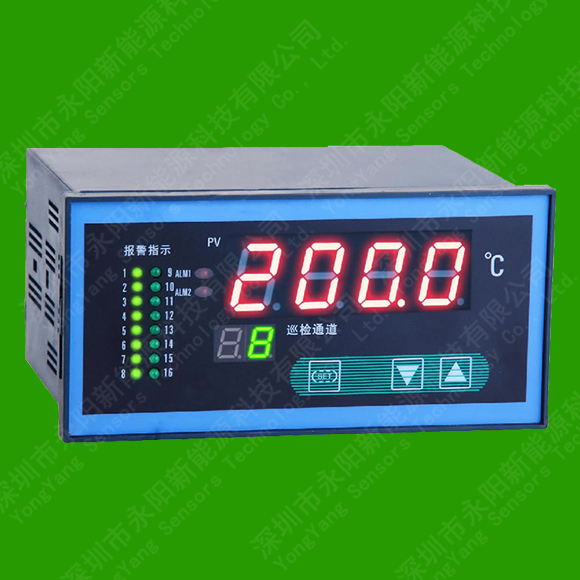

YY-F1660系列多路温度巡检仪（带RS485通讯）
一、仪表主要技术指标：
1、 精度：±0.5%F·S±1.0个字 （注：传感器需与外部金属壳隔离）。
2、 输入信号与测温范围：K（0～1300℃）、E（0～800℃）、J（0～1000℃）、S（0～1600℃）、R（0～1700℃）、N（0～1400℃）、 Pt100(-200.0～600.0℃) Cu50（-50.0～150.0℃）
3、报警继电器触点容量：220V 3A（阻性）
4、工作电源：交流220V±10% 50HZ 功耗小于5W
5、正常工作环境：温度0～50℃，相对湿度35%～85%的无腐蚀性气体场合

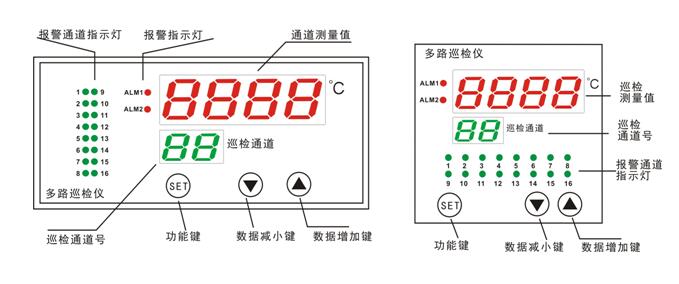

二、仪表面板布置（参考）

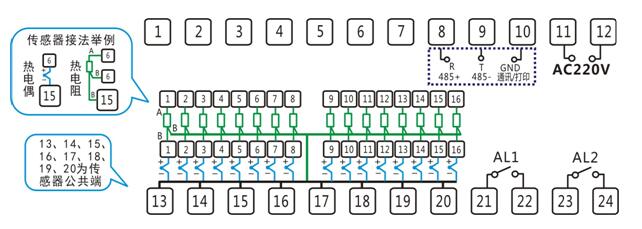

三、仪表接线（参考）：
注： 1：打印机接口接线，本仪表打印采用TTL电平接口方式， ‘R’接打印机忙线，‘T’接打印机数据线， GND接打印机地线上，其它线不接。
2：仪表的通讯、打印功能不能同时兼有，两者选其一。
四、仪表的操作
1、仪表正常的显示状态
①正常使用中，上排显示窗显示当前通道测得的温度值，下排显示窗显示当前通道号，当前通道同时有指示灯显示。设置参数时下排显示参数符号，上排显示设定值。
②按SET键3秒，可进入参数菜单，按▼键或▲键，即可对参数进行规定范围内任意值设定，长按▼键或▲键可实现快速连减或快速连加；按SET键＆▼键可中途退出菜单。
③自动巡检状态下，按▼或▲键3S进入通道定点或循环显示设置状态, 按▼或▲键将下排窗口值设置为1～LU的某通道数时，仪表将定点显示该通道测量值, 将该值设置为0时或按SET键, 仪表恢复为循环显示状态,
④有报警输出时报警指示灯亮，若上限报警，则相应通道指示灯闪烁；若下限报警，则相应通道指示灯常亮。
⑤打印功能时间参数设置（仅在带打印功能时有）：同时按住SET键＆▼键、▲键三键3秒钟以上，进入打印时间设定状态。
⑥手动即时打印（仅在带打印功能时有）：按SET+▲键 3秒， 仪表将即时打印数据一次。
2、仪表基本参数的设置
|
序号 |
地址 |
符号 |
名称 |
设定范围 |
说明 |
出厂值 |
||||||
|
|
|
下排显示值 |
通道定点巡检值 |
由Lu决定 （0～16） |
当用户需要对某通道定点巡检时，可将该参数值设置为该通道号即可，若该值为0时，则为自动巡检状态 |
0 |
||||||
|
0 |
0000H |
LC |
密码锁 |
0~255 |
LK＝18时，可修改所有参数值 |
18 |
||||||
|
1 |
0001H |
Sn |
传感器输入类型 |
－ |
CU50; PT100; K； E； J; |
－ |
||||||
|
2 |
0002H |
A1 |
上限报警 |
全量程 |
当测量温度＞A1时，产生上限报警（指示灯闪烁） |
－ |
||||||
|
3 |
0003H |
A2 |
下限报警 |
全量程 |
当测量温度＜A2时，产生下限报警（指示灯常亮） |
－ |
||||||
|
4 |
0004H |
dp |
显示精度 |
0～1 |
dp=0无小数点； dp=1显示小数点 |
0 |
||||||
|
5 |
0005H
|
Lu |
通道数设置 |
1～LP |
用户可在出厂值范围内，调整所需通道数 |
－ |
||||||
|
6 |
0006H
|
t1 |
巡检间隔时间 |
4～120秒 |
用户设置该参数，可自定义巡检间隔时间 |
4 |
||||||
|
7 |
0007H
|
t2 |
通讯地址/打印时间 |
1~9999 |
串口通讯功能时，‘t2’表示每路的通讯地址 带打印功能时，‘t2’表示定时间隔打印时间（分） |
－ |
||||||
|
8 |
0008H |
bt |
通讯波特率 |
－ |
1200、2400、4800、9600（打印功能时无意义） |
9600 |
||||||
|
10 |
000AH
|
OP |
输出方式选择 |
0～2 |
0：无 1：带RS485通讯功能 2：带打印功能 |
按客户 要求 |
||||||
|
11 |
000BH
|
C1 |
第1路传感器误差修正 |
|
|
|
||||||
|
……….. |
|
……. |
|
|
|
|
||||||
|
26 |
001AH |
C16 |
第16路传感器误差修正 |
|
|
|
||||||
|
同时按住SET键＆▼键、▲键三键3秒钟以上，进入打印时间设定状态。 |
|
|||||||||||
|
125 |
yer |
年 |
0～99 |
设置年份参数 |
－ |
|
||||||
|
126 |
yu |
月份 |
1～12 |
设置月份参数 |
－ |
|
||||||
|
127 |
dA |
日期 |
1～31 |
设置日期参数 |
－ |
|
||||||
|
128 |
Ho |
小时 |
00～23 |
设置小时参数 |
－ |
|
||||||
|
129 |
FE |
分钟 |
00～59 |
设置分钟参数 |
－ |
|
||||||
|
|
||||||||||||
五、注意事项：
1、所配传感器必须为隔离型的。
2、若发现仪表所有数字显示跳动，请检查仪表的工作电压是否正常，并使之符合规定。
3、通电后一直在上排显示窗显示“HH”，请检查传感器是否断线，短路其它接线情况。
4、若有任一通道发生上限报警, 则该通道指示灯闪烁, , ALM1灯点亮, 该继电器吸合; 若有任一通道发生下限报警。
5、该通道指示灯常亮, ALM2灯点亮, 该继电器吸合。
6、发现参数不能改，请检查‘LC’是否为18。
